build-up sequence

시공순서

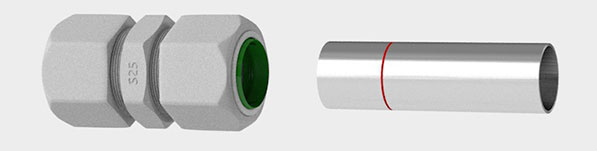

  • STEP 1.

    파이프절단면의 Burr제거 후 라인마킹 한다.

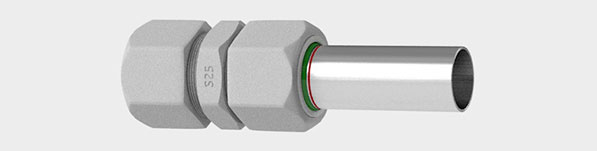

  • STEP 2.

    마킹된 라인이 조인트 끝에 위치할 때까지 파이프를 밀어 넣고,
    손으로 너트를 조인다.

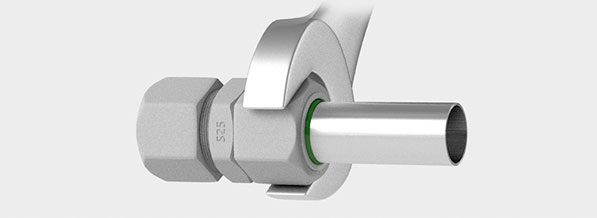

  • STEP 3.

    공구를 이용하여 너트를 나사산 끝까지 조인다.

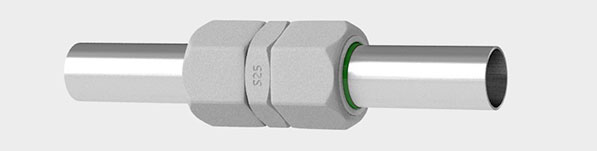

  • STEP 4.

    반대편도 같은 방식으로 조립하여 완성한다.
호칭 10A13 15A20 20A25 25A30 32A40
라인마킹 길이(㎜) 24±1 27±1 29±1 35±1 39±1

* 표를 옆으로 드래그해서 확인하세요.

제품 특징 및 장점

  • 파이프는 전용 절단기를 사용하여 수직으로 자르고, Burr는 철저히 제거
  • 라인마크까지 파이프가 충분히 삽입되었는지 확인 후 너트 조임
  • 매설 할 경우 외부 부식이 발생할 수 있으므로 비닐이나 방식테이프로 파이프 및 조인트를 감싼 후 매설
  • 임시 보관 중에는 조인트를 비닐 포장 및 덮개 등으로 씌워 보관
  • 체결 전 조인트 내부에 이물질 여부를 육안 검사하며, 이물질 발견 시 제거 후 체결
  • 파이프 삽입 시 조인트와 파이프를 일직선으로 삽입하며, 파이프 삽입이 원할하지 않을 시 너트를 반 바퀴 정도 풀어 삽입
  • 완전 시공 후 해체 시 Ferrule과 Seal-Washer의 손상은 정상적인 현상이며, 재시공 시 정상적인 성능은 발휘되지 않으므로 교체 권장
